Pro အလိုအလျောက် box ကိုပိတ်ခြင်းစက်

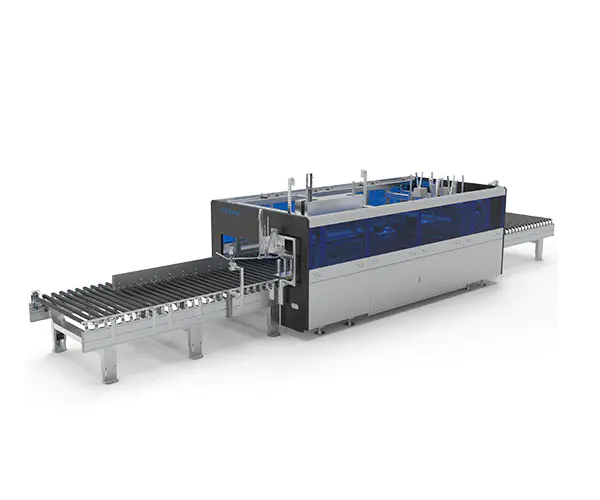

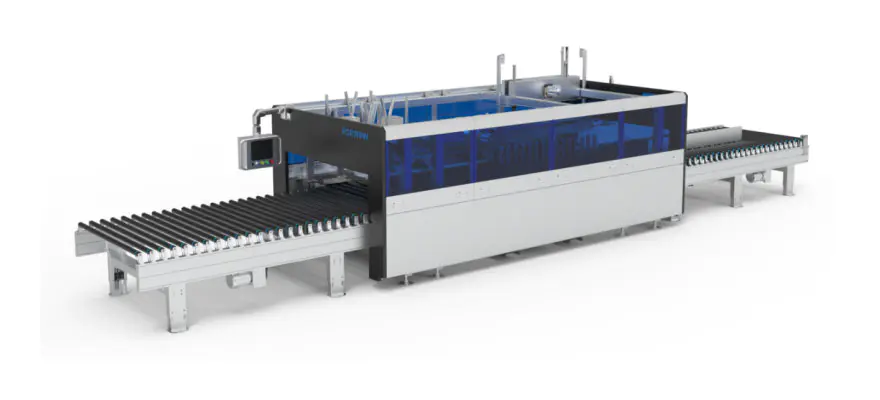

စက်ပုံ

စက်သတ်မှတ်ချက်များ

အတိုင်းအတာ l * w * ဇ (မီလီမီတာ)	စက် Self-weight (ကီလိုဂရမ်)	ပါဝါထောက်ပံ့ရေး (KW)	ဝန်သယ်ဆောင် (ကီလိုဂရမ်)	အလုပ်လုပ်အမြင့် (MM)
10200 * 2200 * 2260	3200 ကီလိုဂရမ်န်းကျင်	9	50	800 ± 50

parameters တွေကိုအပြောင်းအလဲနဲ့

Carton အပြောင်းအလဲနဲ့အရှည် (MM)	Carton processing width (MM)	Carton processing အမြင့် (MM)	တံဆိပ်ခတ်ခြင်းထိရောက်မှု (သံသရာ / min)	သမင်ဒ်အထူ (MM)
300-2900	200-1200	(Wooden Panel အထူ 18) 20-280	4-8	2.5-6

1.Core အစိတ်အပိုင်းများ - EVA အစာရှောင်ခြင်းပူပြင်းသည့်ကြွက်သားစက်, servo မော်တာ; ဂြိုလ်ကိုလျှော့ချခြင်း, လေဆာ Rangeferter; synchronous ခါးပတ်; ခေါင်းအုံး bearing bearing; variable ကိုကြိမ်နှုန်းမော်တာ; တီကောင်ဂီယာဓာတ်ငွေ့;
2. သယ်ဆောင်သည့် roller များသည်ပြောင်းလွယ်ပြင်လွယ်နှင့်တာရှည်ခံနည်းများဖြစ်သောတင်သွင်းသော PVC Ratch အင်္ကျီလက်များကိုအသုံးပြုသည်။
3. ကိစ္စတွင်မျဉ်းတံဆိပ်ခတ်ခြင်း၏ linear ယန္တရားသည်တိကျစွာ linear လမ်းညွှန်များဖြင့်လမ်းညွှန်ပေးပြီးယုံကြည်စိတ်ချရမှုနှင့်ကြာရှည်ခံမှုကိုသေချာစေသည်။
4. Clamp နှင့်ကော်သေနတ်များအတွက်ပါဝါကိုမြင့်မားသောတိကျသော servo motors များကထောက်ပံ့ပေးသည်။
5. စက်ကိုသီးခြားယူနစ်အဖြစ်အသုံးပြုနိုင်သည် (သို့) custom home packaging line နှင့်ပေါင်းစပ်နိုင်သည်။

1.usage
A.This Pro အလိုအလျောက် box ပိတ်စက်ကို High-end ပရိဘောဂထုပ်ပိုးထုပ်များကိုတံဆိပ်ခတ်ရန်အသုံးပြုသည်။
B.THIS ပစ္စည်းကိရိယာများကိုမော်ဒယ်လ်များကို M / A-0410 နှင့် M / A-0419 ကိုတံဆိပ်ခတ်ခြင်းအတွက်အသုံးပြုသည်။
C. Carton ၏အောက်ခြေတွင်ပထမဆုံးကပ်ထားသည့်ပစ္စည်းများကိုပထမဆုံးအကြိမ်လျှက်နေသည်,

2 ။ အထွေထွေအလုပ်လုပ်နိယာမ

ပစ္စည်းကိရိယာတစ်ခုလုံးကိုအပိုင်းငါးပိုင်းခွဲထားသည် - အစာကျွေးသောကြားခံစက်အပိုင်း, ဥမင်လိုဏ်ခေါင်း sealer အပိုင်း, အကူးအပြောင်းစက်အပိုင်းနှင့် pusher sealer အပိုင်း။

A.During operation, ထုပ်ပိုးပုံးများနှင့်ပြည့်စုံသောပစ္စည်းများနှင့်အတူပစ္စည်းများနှင့်အတူဖြည့်စွက်ပစ္စည်းများနှင့်အတူတိုင်းတာသည့်စက်ပိုင်းမှ ENDER ။ ဝင်ပေါက်မှအကျယ်အာရုံခံကိရိယာအကြမ်းအားဖြင့်ပုံး၏အကျယ်ကိုတိုင်းတာသည်။ သေတ္တာကိုတိုင်းတာသည့်စက်ပိုင်းအဆုံးသို့ရောက်သောအခါ၎င်းကို baffle device ဖြင့်ရပ်တန့်ထားသည်။ တက်ကြွစွာ clamp device သည်ပုံး၏အကျယ်ကိုတိကျစွာတိုင်းတာပြီးဖိအားမြင့်မားသောပန်းကန်သည်ပုံး၏အမြင့်ကိုတိကျစွာတိုင်းတာသည်။ ထို့နောက်ပုံးသည်အစာကျွေးသောစက်ပိုင်းဆိုင်ရာစက်ပြင်မှဥမင်တံဆိပ်ခတ်ခြင်းအပိုင်းသို့အစာကျွေးသောကြားခံစက်အပိုင်းမှဖြတ်သန်းသွားသောစက်အပိုင်းမှရွေ့လျားနေသည်။

B. Atonnel Sealer Sealer ထဲသို့ 0 င်ရောက်သောအခါ 0 င်ဝင်ပေါက်ရှိကော်သေနတ်သည်ပုံး၏အရှည်တစ်လျှောက်တွင်ပူအရည်ပျော်သောကော်ကိုအသုံးပြုသည်။ ထို့နောက်ခေါက်ထားသောလှံတံများပါ 0 င်သောတံဆိပ်ခတ်သောရုပ်သံလိုင်းကိုဖြတ်သန်းသွားသောတံဆိပ်ခတ်ခြင်း,

C.The Carton သည်၎င်း၏ရှည်လျားသောဘေးထွက်တံဆိပ်ခတ်ခြင်းဖြင့်အသွင်ကူးပြောင်းမှုစက်အပိုင်းသို့ပြောင်းရွှေ့သည်။ ပထမ ဦး ဆုံးအတိုတစ်ဖက်ကိုဖြိုဖျက်ပြီးပက်ဖြန်းစက်, ရှေ့နှိပ်ပြားစက်ကိရိယာနှင့်ရှေ့တံဆိပ်ခတ်ထားသောပန်းကန်စက်ကိရိယာများမှတံဆိပ်ခတ်ထားသည်။ ပထမအတိုအတိုချုံးပြီးနောက်ပုံးသည် Pusher Sealer Section ထဲသို့ 0 င်ရောက်ပြီးနောက် baffle device ကိုရပ်တန့်သွားသောနေရာတွင်ပြန်လှည့်သွားသည်။ ဒုတိယအချက်တိုတောင်းသောအခြမ်းသည်ဖြိုဖျက်ခြင်းနှင့်ဖြည်းဖြည်းချင်းတံဆိပ်ခတ်ခြင်းနှင့်တံဆိပ်ခတ်ထားသောပန်းကန်စက်ကိရိယာများနှင့်နောက်ဘက်တံဆိပ်ခတ်ထားသောပန်းကန်စက်ကိရိယာများဖြင့်တံဆိပ်ခတ်ထားသည်။ ဤအချိန်တွင်ပုံးတန်၏တံဆိပ်ခတ်ခြင်းလုပ်ငန်းစဉ်တစ်ခုလုံးပြီးစီးခဲ့သည်။

box ၏ width ကိုအသိအမှတ်ပြုသည့် D.This Carton Sealing Method သည်သေတ္တာများ၏အရွယ်အစားကိုထည့်သွင်းရန်မလိုဘဲနို့တိုက်သတ္တဝါများကိုထိရောက်စွာတံဆိပ်ခတ်ထားနိုင်သည်။

e. cutos များကိုတူညီသောအတိုင်းအတာရှိသောပုံးများတံဆိပ်ခတ်ခြင်း, ပထမပုံး၏အကျယ်ကိုတိုင်းတာခြင်းနှင့်ဤတန်ဖိုးကိုစီးရီးတစ်ခုလုံးသို့လျှောက်ထားပြီးနောက်ဥမင်လိုဏ်ခေါင်း sealer အပိုင်းသည် Channel အရွယ်အစားကိုညှိ။ မပြောင်းလဲဘဲထိန်းသိမ်းထားသည်။ အမြင့်ဆုံးနှုန်းသည်တစ်မိနစ်လျှင် 8 လုံးအထိတက်နိုင်သည်။

အလုပ်လုပ်တဲ့ဖွဲ့စည်းပုံ

အမှတ်	အချက်	လက်ခဏာ
1	ရှေ့အပိုင်း letter	Packages ၏နို့တိုက်ကျွေးခြင်းလုပ်ငန်းကိုအောင်မြင်ရန်, အလျင်အမြန်, အဓိကရောင်ခြည်ကိုကာဗွန်သံမဏိဖြင့်ပြုလုပ်ထားပြီးပလပ်စတစ်ဖြင့်ဖုံးအုပ်ထားသည်။ packages များကိုတိကျစွာကိုက်ညီစေရန်သေချာစေရန်ပြင်ဆင်ထားသောလမ်းညွှန်မှုနှင့်ချိန်ညှိမှုယန္တရားသည် packages များကိုအနေအထားသို့လမ်းညွှန်ရန်အသုံးပြုသည်
2	အမြင့်တိုင်းတာကိရိယာ	အလူမီနီယံနှိပ်ခြင်းလုပ်ကွက်များကိုအီလက်ထရောနစ်စကေးအာရုံခံကိရိယာများနှင့် pneumatic cylinders များမှတစ်ဆင့် packages များအမြင့်ကိုတိုင်းတာရန်အသုံးပြုသည်။ ထို့နောက်ဒေတာများကိုပြန်ပို့သည်
3	ဖုံး	ပစ္စည်းကိရိယာများ၏ဗေဒအသနားခံစာကိုတိုးမြှင့်ခြင်းကာကွယ်မှုအချို့ကိုပေးနေစဉ်, ၎င်းကိုအထူးအလူမီနီယမ်ပရိုဖိုင်းများနှင့်တော်ဝင်အပြာရောင် acrylic ပြားများနှင့်ထပ်မံတိုးမြှင့်ထားသည်။
4	ထိန်	စတုဂံပြွန်များနှင့်သံမဏိပြားများကိုဂဟေဆော်ခြင်းဖြင့်ပြုလုပ်ထားသောစက်ဘောင်ကိုပြုလုပ်ပြီးနောက်တွင်တိကျမှန်ကန်သောစက်ဖြင့်ပြုလုပ်သည်။ ၎င်းသည်မြင့်မားသောစည်းဝေးပွဲတိကျမှန်ကန်မှုနှင့်လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာတိကျမှုကိုသေချာစေသည်
5	ဂလင်းကိရိယာ	နောက်ဆက်တွဲတံဆိပ်ခတ်ခြင်းလုပ်ငန်းစဉ်အတွက်ပြင်ဆင်နေသည့်ပုံး၏ထိပ်ဆုံးဖုံးကိုထိထိရောက်ရောက်သိမ်းဆည်းထားသည်။
6	ရှေ့နှင့် နောက်ဘက် baffles	အထုပ် positioning ကိုရရှိ။ Linear bearings, Chrome-plated ရိုးတံနှင့်တွဲဖက်။ , linear လမ်းညွှန်ပေးပါတယ်။ Multi-Steel Pneumatic Cylinder များကိုသီးခြားစီထိန်းချုပ်ထားပြီးတောက်ပသောစနစ်နှင့်ပေါင်းစပ်ပြီးအဆင့်နှစ်ဆင့်အမြင့်ညှိနှိုင်းမှုကိုရရှိရန်ဖြစ်သည်။ ၎င်းသည်တောက်ပသောလုပ်ငန်းစဉ်၏အရည်အသွေးကိုသေချာစေသည်။
7	အကျယ်တိုင်းတာခြင်းကိရိယာ	Horizontal Power System သည် Transment System System ၏တည်ငြိမ်မှုကိုသေချာစေရန်လျှော့ချရေးတွင်တိကျစွာမော်တာများကိုအသုံးပြုသည်။ ၎င်းသည်တံဆိပ်ခတ်ခြင်းလုပ်ဆောင်ချက်ကိုဖြည့်စွက်ရန်ပုံး၏ထိပ်ခတ်များကိုခေါက်ရန်အဓိကတာဝန်ရှိသည်။ ယန္တရားသည် linear လမ်းညွှန်များကိုတိုက်ရိုက်ကူးယူရန် Linear Move ကိုတိုက်ရိုက်ထုတ်လွှင့်ရန်အသုံးပြုသည်။
8	နှစ်ဆဆလင်ဒါကိုတွန်းအားပေးစက်များ	၎င်းသည်တံဆိပ်ခတ်ခြင်းလုပ်ဆောင်ချက်ကိုဖြည့်စွက်ရန်ပုံး၏ထိပ်ခတ်များကိုခေါက်ရန်အဓိကတာဝန်ရှိသည်။ ယန္တရားသည် linear လမ်းညွှန်များကို Pneumatic cylinders မှစွမ်းအားကိုတိုက်ရိုက်ရွေ့လျားစေပြီးမြန်မြန်ဆန်ဆန်လည်ပတ်မှုအမြှေးပါးများကမြန်မြန်ဆန်ဆန်ထိန်းချုပ်နိုင်သည့်အမြှေးပါးများဖြင့်ထိန်းချုပ်သည်။
9	ဂလင်းယန္တရား	အထုပ်ကိုရွေ့လျားခြင်းမှကာကွယ်ရန်ပုံး၏ထိပ်အဖုံးကိုလုံခြုံစေရန်အဓိကအားဖြင့်တာဝန်ရှိသည်။ ယန္တရားသည် Linear လမ်းညွှန်များကိုတိုက်ရိုက်ရွေ့လျားရန်အသုံးပြုသည်။ Pneumatic Cylinder ၏မတူကြသောဒီဇိုင်းသည်အထုပ်ကိုပိုမိုတည်ငြိမ်စေသည်။
10	တိုတောင်းသောအစွန်းကော်မှုပက်ဖြန်း စံနစ်	လမ်းညွှန်ရထားလမ်းသည်ယန္တရားတစ်ခုလုံးကိုအပြန်အလှန်လမ်းညွှန်ရန်အတွက်တာ 0 န်ရှိသည်။ မြင့်မားသော SERMAO MOCTO သည်တည်ငြိမ်သောပါဝါအရင်းအမြစ်ကိုထောက်ပံ့ပေးပြီးလူသိများသောပြည်တွင်းအမှတ်တံဆိပ်ကို အသုံးပြု. လူသိများသောပြည်တွင်းအမှတ်တံဆိပ်ကိုအသုံးပြုခြင်းသည်နှစ်သိမ့်နိုင်သောရေရှည်စွမ်းအင်ထုတ်လုပ်မှုကိုပိုမိုသေချာစေသည်။ ၎င်းကိုကော်ဖြင့်မသန့်ရှင်း။ တည်ငြိမ်သောလမ်းညွှန်မှုကိုကာကွယ်ရန်အတွက် inverted အနေအထားတွင် inverted အနေအထားတွင် inverted အနေအထားတွင်တပ်ဆင်ထားသည်။
11	နောက်ဘက်ဥတုစက်	အထုပ်ထုတ်လွှတ်မှု၏လုပ်ဆောင်မှုကိုအောင်မြင်ရန် dual-store power system ကိုမြန်မြန်ဆန်ဆန်တိကျစွာဖြည့်ဆည်းပေးနိုင်သည်။ အဓိကရောင်ခြည်ကိုကာဗွန်သံမဏိဖြင့်ပြုလုပ်ထားပြီးပလပ်စတစ်ဖြင့်ဖုံးအုပ်ထားသည်။
12	ကော်စက်စနစ်	EVA အစာရှောင်ခြင်းပူပြင်းသည့်အရည်ကြွက်သားများသည်စဉ်ဆက်မပြတ်နှင့်ပြတ်သားသောကော်ပက်မှုန့်နှစ်မျိုးလုံးကိုအောင်မြင်နိုင်သည်။ ၎င်းသည်အပြည့်အဝအလုပ်လုပ်ရန်လွယ်ကူပြီးလွယ်ကူစွာအလုပ်လုပ်ရန်နှင့်လည်ပတ်ရန်အဆင်ပြေသည်။
13	နှိပ်ယန္တရားချ	Servo Motor သည်ဓာတ်လှေကားကိုဓာတ်လှေကားကိုဓာတ်လှေကားလှည့်ရန်မောင်းနှင်ရန်, pneumatic cylinders သည်အလေးချိန်ကိုလျှော့ချရန်နှင့်အထုပ်ကိုကျစ်လစ်သိပ်သည်းသော,
14	နှစ် ဦး နှစ်ဖက်ဖိအားအုပ်စု	pneumatic cylinders နှင့် linear လမ်းညွှန်များသည်နေရာချထားခြင်းနှင့်နေရာချထားခြင်းနှင့်ကတ်ထူပြားကိုနှိပ်ပါ။ Teflon ပစ္စည်းသည်ကော်များမှကပ်ခြင်းကိုကပ်ခြင်းမှကာကွယ်ပေးသည်။
15	ဘေးထွက်အထောက်အကူပြုစုဝေး	Servo Motor သည် Readucer ကိုဂီယာများကိုလှည့်ရန်တွန်းအားပေးသည်, ဘေးဘက် alignment အပိုင်းသည်တသမတ်တည်းမြန်နှုန်းကိုသေချာစေရန် Teflon Rollers ကိုအသုံးပြုသည်။
16	အပိုင်း sealing အလယ်အပိုင်း	အပိုင်းတွင် Roller Transmission သည် dual-stine power system ကိုအသုံးပြုသည်။ ၎င်းသည်အထုပ်အစာကျွေးခြင်း၏ထိရောက်မှုကိုတိုးတက်စေပြီးစောင့်ဆိုင်းသောရာထူးများ၏အကွာအဝေးကိုလျော့နည်းစေသည်။

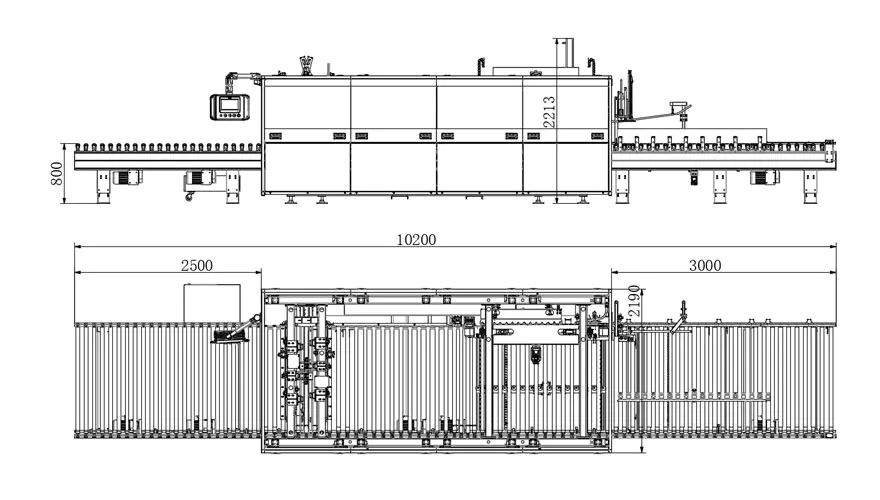

သုံးအမြင်ပုံများ

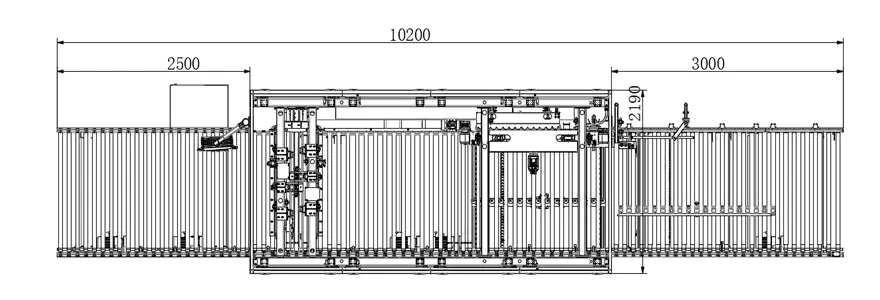

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်စနစ်၏အစီအစဉ်ပုံစံ

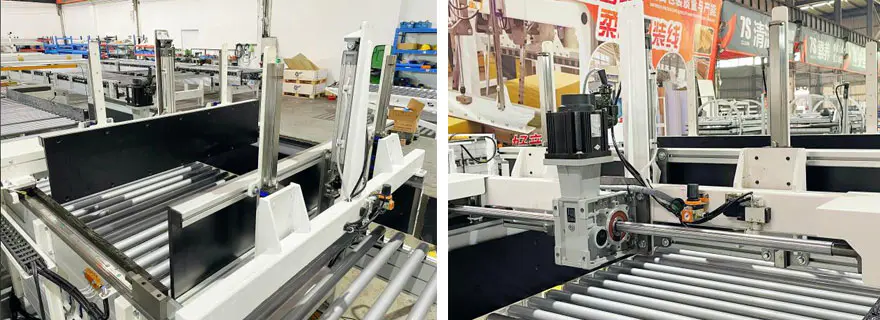

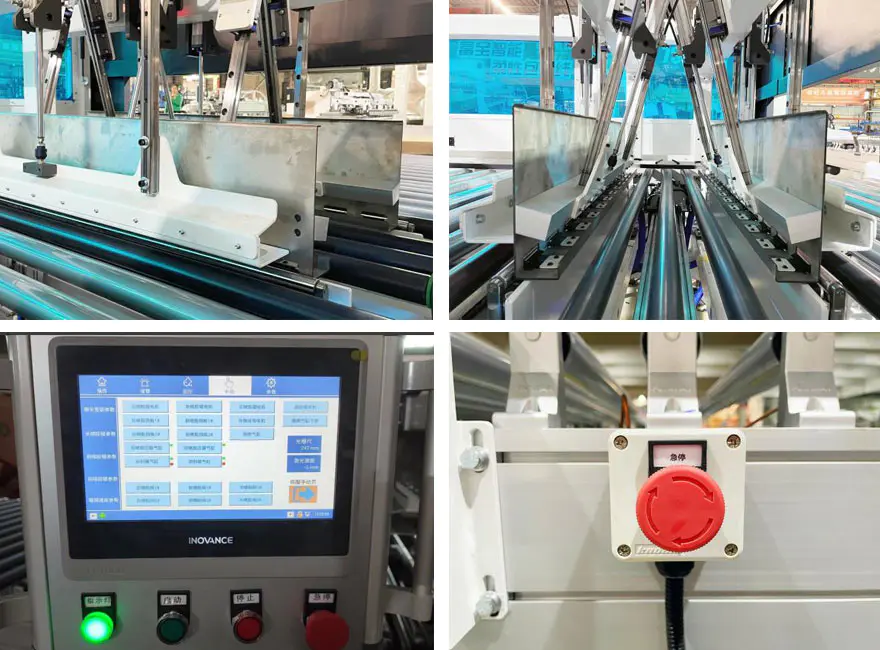

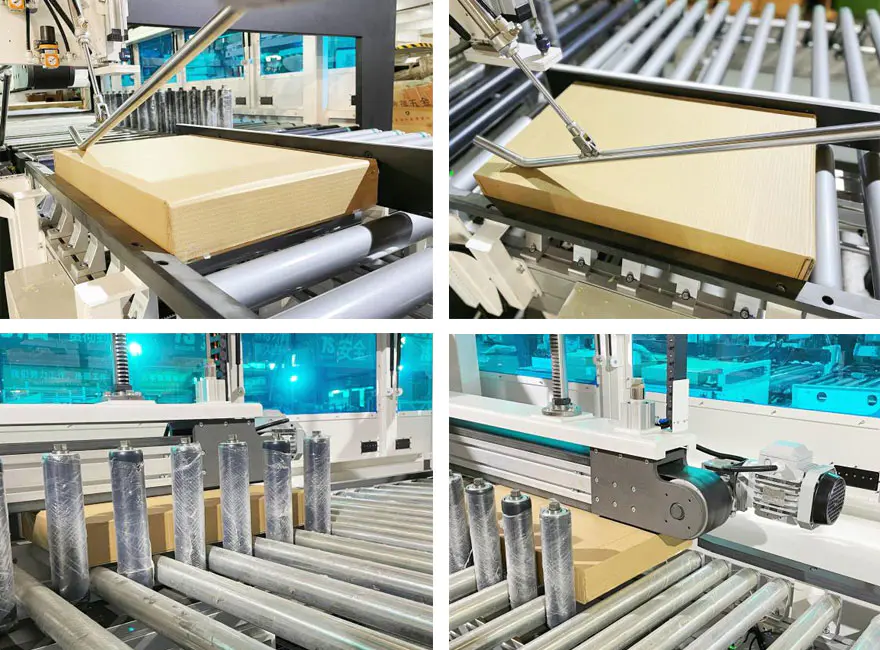

အသေးစိတ်ပုံရိပ်တွေ

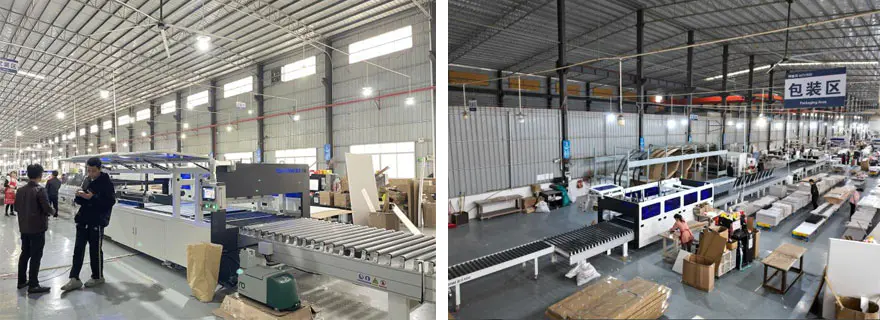

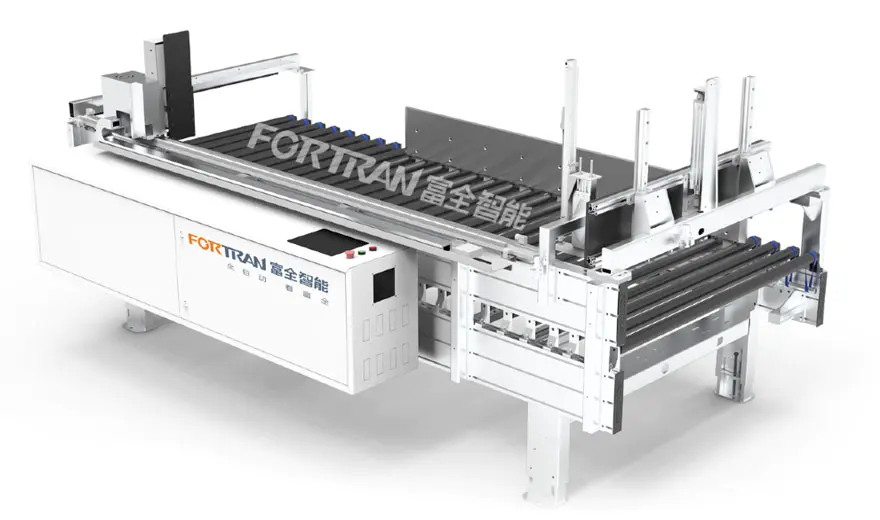

ဘူတာရုံ

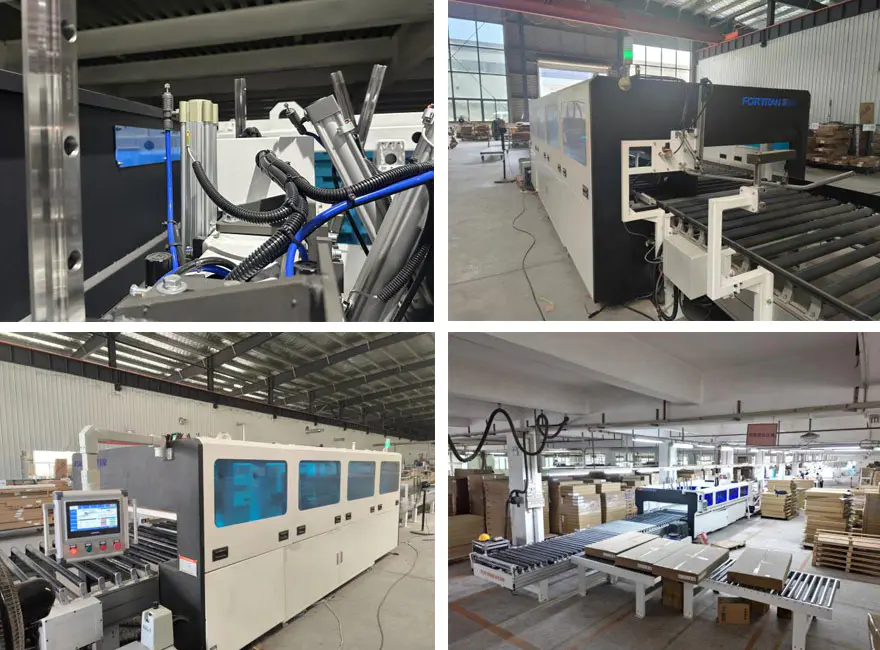

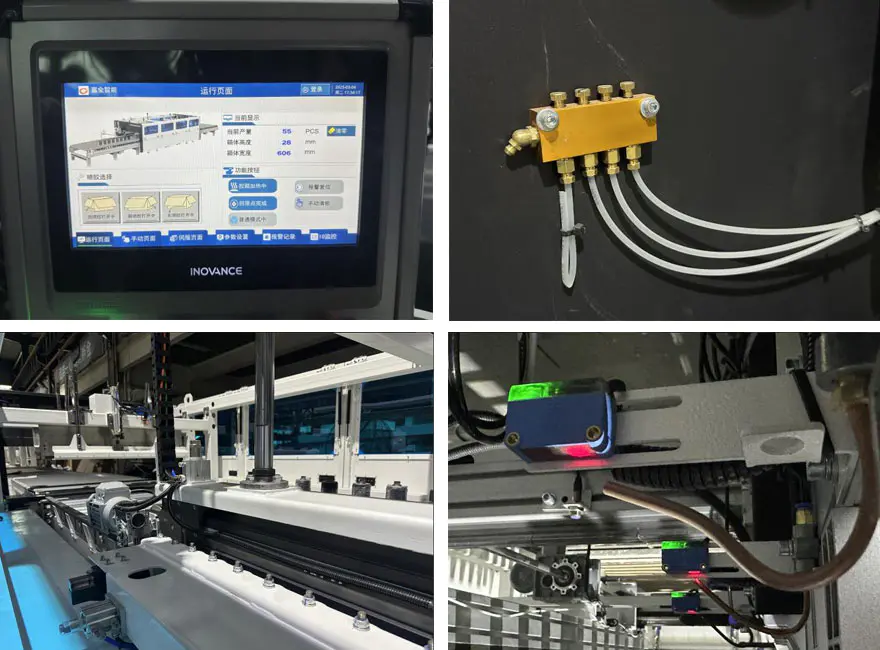

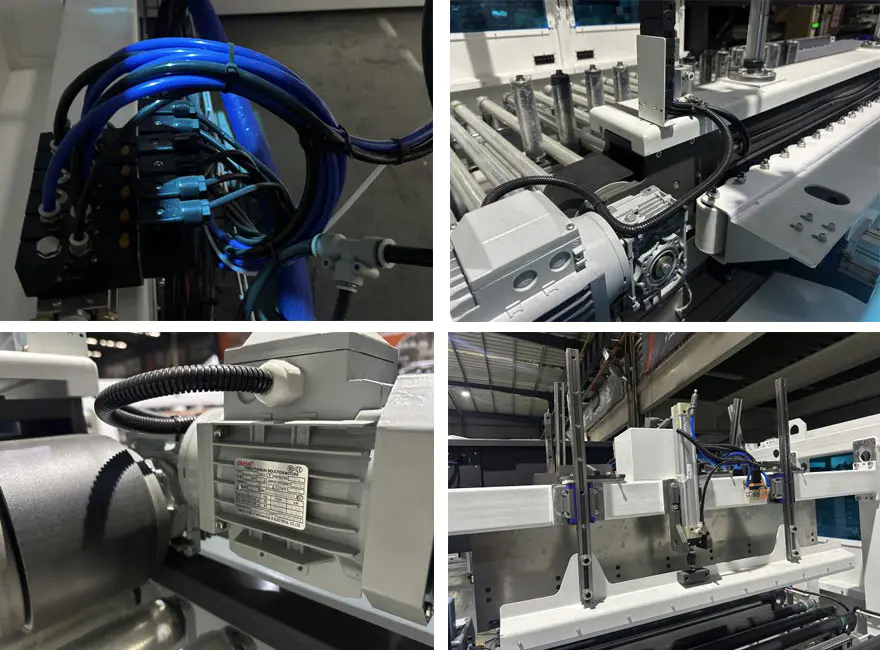

အသေးစိတ်ပုံရိပ်တွေ

ဝတ်ဆင်အစိတ်အပိုင်းများနှင့်စားသုံးသူများ၏စာရင်း

1.Wearlable အစိတ်အပိုင်းများစာရင်း

အမှတ်	အချက်	အသေးစိတ်အချက်အလက်	qu'ty အကြံပြုခဲ့သည်	U8 နံပါတ်
1	ptee roller	bz-lfxj-01-03-01-01-01	2
2	M16 နှစ်ဆ - အဆုံးသတ် stud	BZ-FXJ-G-015	2
3	Teflon ဖိအားဘီး		4
4	ခါးပတ်ကိုနှိပ် (dual-guide အမျိုးအစား)	95-l3990 (အထူ)	1
5	ဘေးဘက် alignment belt (သုံးဆလမ်းညွှန်အမျိုးအစား)	195-l3742 (အထူ)	1
6	elastic ခါးပတ်ချွတ်	392 * 20 * 1.5	15
7	အဆို့ရှင်လျှော့ချဖိအား	GR20008F1	1
8	ဝင်ပေါက်အခိုးအငှေ့ညှိသည်အဆို့ရှင်	PSL8-02a	1
9	floating အဆစ်	f-m16x1255f	4
10	လုံးရှည်	စိုင်း 50x350s	1
11	လုံးရှည်	sai50x300s	1
12	ဆလိုက်	hgw30cc	1
13	mounting bracketet bearing linear	lhbbw20	1
14	သံမဏိ - အဓိက Spliced ​​synchronous ခါးပတ်	S8M-3984-25 (ဖွင့်လှစ်)	1
15	ဆလိုက်	hgh25ca	1
16	သံမဏိ - core ချောမွေ့ synchronous ခါးပတ်	30-S8M-800	1
17	သံမဏိ - core ချောမွေ့ synchronous ခါးပတ်	30-S8M-872	1
18	သံလိုက် switch	hx-31r-2m	2
19	solenoid valve	4v210-08b	3
20	ရော်ဘာ Shock စုပ်စက်	SE-15 (အပြာ)	3
21	Plug-in relay	rxm4lb2bd	1
22	relay အခြေစိုက်စခန်း	rxze1m4c	1
23	တေှ့	rxt-f01	3
24	Proximity switch ကို	ime08-02bpozt0s	1

2.Consumables စာရင်း

အမှတ်	အချက်	အသေးစိတ်အချက်အလက်	qu'ty အကြံပြုခဲ့သည်	U8 နံပါတ်
1	Main Unit filter ကိုကွက်ကွက်	133272	1
2	လည်ချောင်း gasket	127028	6
3	ရေမှုန်ရေမွှားသေနတ်စစ်စစ်ကွက်ကွက်ကွက်ကွင်းကွင်း	126150	3
4	Axule Nozzle Module	167400	6
5	24V solenoid valve	150236	6
6	nozzle Gasket	100368	12
7	သံမဏိ conduit gasket	107332	6
8	ညာဘက်ထောင့် nozzle 0.5 မီလီမီတာ	130897	4
9	အပ်	500661	1
10	ပစ္စတင်စုပ်စက်ကိုပြုပြင် Kit	112757	1
11	အာခေါင် nozzle ပြုပြင် kit	167414	6
12	backflow valve kit	163008	1
